Hyundai i40: Główna tablica bezpieczników w przedziale silnikowym

Hyundai i40 –> Obsługa –> Bezpieczniki –> Opis tablicy bezpieczników/przekaźników –> Główna tablica bezpieczników w przedziale silnikowym

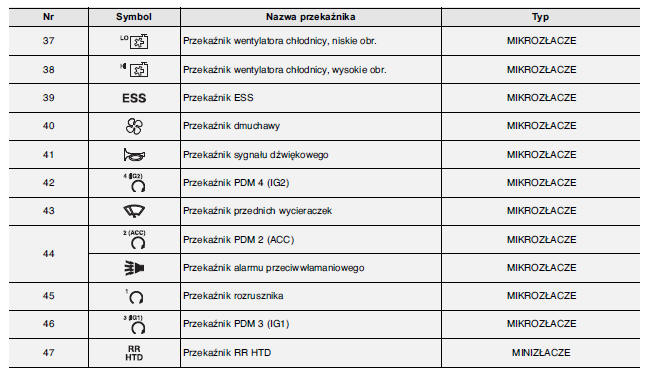

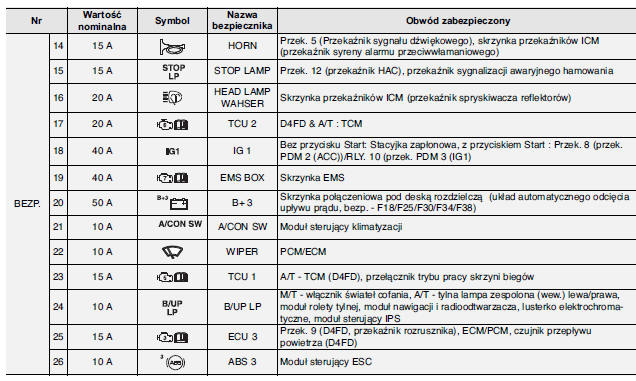

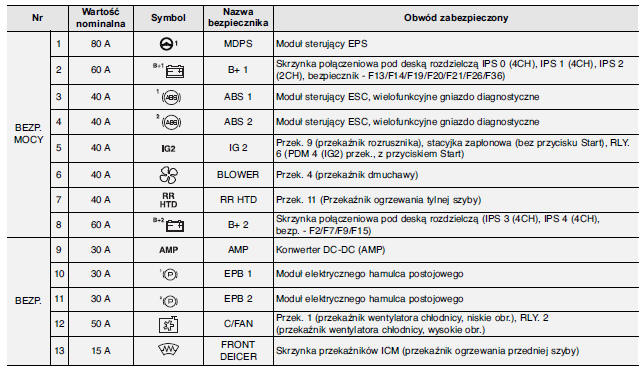

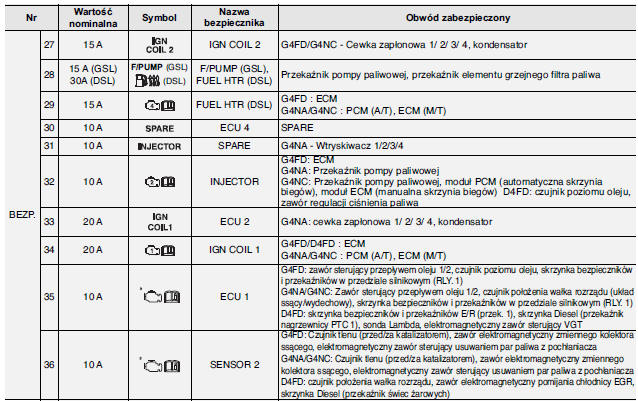

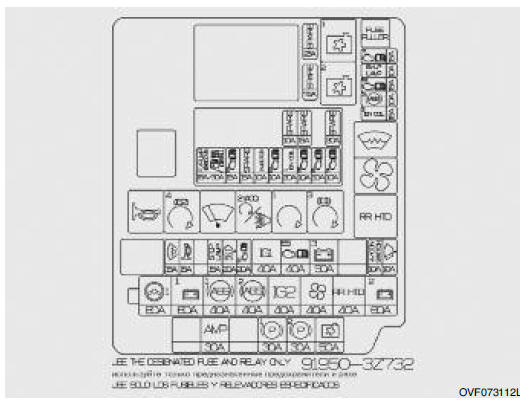

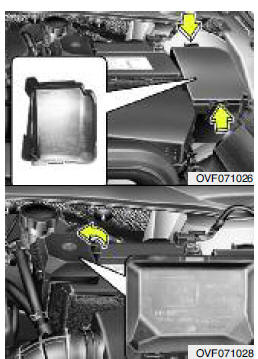

Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym

Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Główna tablica bezpieczników w przedziale silnikowym


Opis tablicy bezpieczników/przekaźników

Na wewnętrznej części pokrywy tablicy bezpieczników/przekaźników umieszczona jest naklejka z nazwami i prądami znamionowymi bezpieczni ...

Dodatkowa tablica bezpieczników w przedziale silnikowym (silnik wysokoprężny)

Dodatkowa tablica bezpieczników w przedziale silnikowym (silnik wysokoprężny) Obwód Typ przekaźnika ...
