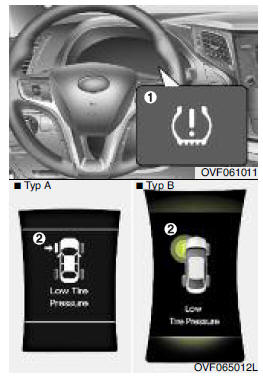

(1) Lampka ostrzegawcza niskiego ciśnienia w ogumieniu / Lampka kontrolna układu TPMS
(2) Wskaźnik niskiego ciśnienia w poszczególnych oponach (wyświetlany na wyświetlaczu LCD)
Raz na miesiąc należy sprawdzać, czy ciśnienie w każdym kole (zimnym), włącznie z zapasowym (jeżeli znajduje się na wyposażeniu) jest równe wartości zalecanej przez producenta pojazdu, podanej na tabliczce znamionowej pojazdu lub naklejce z danymi dotyczącymi ogumienia. (Jeżeli pojazd wyposażony jest w opony o innym rozmiarze, niż podany na tabliczce znamionowej pojazdu lub naklejce z danymi dotyczącymi ogumienia, należy określić prawidłowe ciśnienie dla tych opon).
Samochód HYUNDAI został wyposażony w dodatkowe zabezpieczenie - system monitorowania ciśnienia w ogumieniu (TPMS), który zapala lampkę ostrzegawczą niskiego ciśnienia w ogumieniu, gdy w jednej lub kilku oponach jest zbyt niskie ciśnienie. W związku z tym, gdy zapala się lampka ostrzegawcza niskiego ciśnienia w ogumieniu, należy niezwłocznie zatrzymać pojazd, sprawdzić opony i doprowadzić ciśnienie do prawidłowej wartości. Jazda z wyraźnie za niskim ciśnieniem w oponie może spowodować jej przegrzanie, co w konsekwencji doprowadzi do uszkodzenia.
Zbyt niskie ciśnienie w ogumieniu zwiększa zużycie paliwa i zmniejsza czas eksploatacji opon i może wpłynąć negatywnie na sterowność i drogę hamowania pojazdu.
Należy pamiętać, że TPMS nie zastępuje prawidłowej konserwacji opon.
Kierowca odpowiada za utrzymywanie prawidłowego ciśnienia w ogumieniu, nawet w przypadku, gdy ciśnienie nie spadło do wartości, przy której zapala się lampka ostrzegawcza niskiego ciśnienia w ogumieniu TPMS.
Samochód Hyundai wyposażony jest również w lampkę sygnalizacji usterki TPMS sygnalizującą wadliwe działanie systemu. Lampka sygnalizacji usterki TPMS połączona jest z lampką ostrzegawczą niskiego ciśnienia w ogumieniu.
W przypadku wykrycia awarii lampka ostrzegawcza miga przez około jedną minutę, a następnie pozostaje zapalona.
Dopóki awaria nie zostanie usunięta, sekwencja ta jest powtarzana przy każdym uruchomieniu samochodu. Gdy lampka kontrolna układu TPMS miga przez około 1 minutę, a następnie pozostaje zapalona, system może nie być zdolny do wykrycia lub sygnalizacji niskiego ciśnienia w ogumieniu zgodnie z przeznaczeniem.
Usterki systemu TPMS mogą występować z wielu powodów, włącznie z wymianą lub przełożeniem opon lub kół w pojeździe, co uniemożliwia prawidłowe działanie systemu. Po wymianie jednej lub kilku opon (kół) w pojeździe należy zawsze sprawdzić lampkę sygnalizacji usterki TPMS, aby upewnić się że system TPMS może nadal funkcjonować prawidłowo.
UwAGA
Jeżeli wystąpi którakolwiek z poniższych sytuacji, zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi HYUNDAI.
1.Lampka ostrzegawcza niskiego ciśnienia w ogumieniu / Lampka kontrolna układu TPMS zapalają się na 3 sekundy po obróceniu kluczyka zapłonu w położenie ON lub uruchomieniu silnika.
2.Lampka kontrolna układu TPMS miga przez około 1 minutę, a następnie pozostaje zapalona.
3.Wskaźnik opony o niskim ciśnieniu pozostaje zapalony.
Lampka ostrzegawcza
niskiego ciśnienia
w ogumieniu
wskaźnik opony
o niskim ciśnieniu
Jeżeli lampki ostrzegawcze niskiego ciśnienia w ogumieniu palą się, oznacza to, że w jednej lub kilku oponach panuje znacznie niższe ciśnienie od wymaganego.
Wskaźnik opony o niskim ciśnieniu pokazuje, w której oponie panuje niskie ciśnienie przez podświetlenie odpowiedniego koła na symbolu samochodu.
Jeżeli zapali się jedna z wymienionych wyżej lampek ostrzegawczych, należy natychmiast zmniejszyć prędkość, unikać ostrych zakrętów i uwzględniać dłuższą drogę hamowania. Należy zatrzymać pojazd i sprawdzić ogumienie najszybciej, jak jest to możliwe. Doprowadzić ciśnienie w oponach do prawidłowej wartości podanej na tabliczce znamionowej pojazdu lub naklejce z danymi dotyczącymi ogumienia znajdującej się na okładzinie środkowego słupka od strony kierowcy. Jeżeli nie jest możliwe dotarcie do stacji obsługi lub nie jest możliwe utrzymanie prawidłowego ciśnienia w oponie, należy wymienić koło na zapasowe.
Po wymianie koła na zapasowe:
OSTROŻNIE
W zimie lub w niskiej temperaturze otoczenia, lampka ostrzegawcza niskiego ciśnienia w ogumieniu może zapalić się, jeżeli ciśnienie w ogumieniu było regulowane w wyższej temperaturze otoczenia.
Nie oznacza to usterki systemu TPMS, ponieważ spadek temperatury powoduje proporcjonalne obniżenie ciśnienia.
Przy jeździe z obszaru o wysokiej temperaturze otoczenia do obszaru o niskiej temperaturze otoczenia lub z obszaru o niskiej temperaturze otoczenia do obszaru o wysokiej temperaturze otoczenia, lub w przypadku znacznych zmian temperatury zewnętrznej, należy sprawdzać ciśnienie w ogumieniu i doprowadzać je do zalecanej wartości.
OSTRZEŻENIE - Uszkodzenia spowodowane niskim ciśnieniem w ogumieniu
Znacznie niższe od normalnego ciśnienie w ogumieniu powoduje niestabilną jazdę samochodu i może przyczynić się do utraty panowania nad pojazdem i wydłużenia drogi hamowania.
Dalsza jazda przy niskim ciśnieniu w oponach spowoduje przegrzanie i uszkodzenie ogumienia.
Lampka sygnalizacji
usterki systemu TPMS
Lampka kontrolna układu TPMS miga przez około 1 minutę, a następnie świeci się, gdy występuje usterka systemu monitorowania ciśnienia w ogumieniu.
Jeśli system może poprawnie wykryć jednocześnie ostrzeżenie o zbyt niskim ciśnieniu i awarię systemu, to lampka ostrzegawcza niskiego ciśnienia w ogumieniu miga przez około 1 minutę, a następnie pozostaje zapalona, oraz świeci się wskaźnik opony o niskim ciśnieniu. Na przykład, jeśli przedni lewy czujnik nie działa prawidłowo, to zapali się lampka kontrolna TPMS, jeśli jednak w tym samym czasie w przedniej prawej, tylnej lewej lub tylnej prawej oponie jest zbyt niskie ciśnienie, to odpowiednia lampka ostrzegawcza niskiego ciśnienia w ogumieniu i wskaźnik opony o niskim ciśnieniu mogą palić się razem z lampką kontrolną TPMS.
Aby określić przyczynę problemu, zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi HYUNDAI.
OSTROŻNIE
Wymiana opony z systemem TPMS
IW przypadku przebicia opony, zapali się lampka ostrzegawcza niskiego ciśnienia w ogumieniu i wskaźnik opony o niskim ciśnieniu. Zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi HYUNDAI.
OSTROŻNIE
Zalecamy używanie uszczelniacza zatwierdzonego przez firmę HYUNDAI.
Należy usunąć uszczelniacz z czujnika ciśnienia i opony przy jej wymianie na nową.
Każde koło wyposażone jest w czujnik ciśnienia w oponie, zamontowany wewnątrz opony za zaworkiem. Należy używać specjalnych kół TPMS. Zalecamy serwisowanie ogumienia w autoryzowanej stacji obsługi HYUNDAI.
Po wymianie koła na zapasowe:
Identyfikacja opony o niskim ciśnieniu poprzez proste oględziny nie zawsze jest możliwa. Należy zawsze mierzyć ciśnienie w oponach za pomocą dobrej jakości manometru. Warto pamiętać, że ciśnienie zmierzone w gorącej oponie (po jeździe) jest wyższe od ciśnienia zmierzonego w oponie zimnej (w pojeździe unieruchomionym przez co najmniej 3 godziny i po przejechaniu mniej niż 1,6 km w ciągu ostatnich trzech godzin przed pomiarem).
Przed pomiarem ciśnienia w ogumieniu pozostawić opony do ochłodzenia. Przed doprowadzeniem ciśnienia do zalecanej wartości upewnić się, że opona jest zimna.
opona zimna oznacza, że pojazd był unieruchomiony przez 3 godziny i w ciągu tego czasu nie przejechał więcej niż 1,6 km.
OSTROŻNIE
Jeżeli samochód wyposażony jest w system monitorowania ciśnienia w ogumieniu, zalecamy używanie uszczelniacza zatwierdzonego przez firmę HYUNDAI. Płynny uszczelniacz opon może uszkodzić czujniki ciśnienia.
OSTRZEŻENIE - TPMS
OSTRZEŻENIE - Ochrona TPMS
Manipulowanie, modyfikacja lub wyłączanie elementów systemu monitorowania ciśnienia w ogumieniu (TPMS) może zakłócić zdolność systemu do ostrzegania kierowcy o niskim ciśnieniu w ogumieniu i/lub usterkach układu TPMS. Manipulowanie, modyfikacja lub wyłączanie elementów systemu monitorowania ciśnienia w ogumieniu (TPMS) może spowodować wyłączenie tych elementów z gwarancji.
OSTRZEŻENIE
w pojeździe nie należy dokonywać modyfikacji, które mogą mieć wpływ na działanie systemu TPMS.
koła dostępne w sprzedaży zwykle nie mają czujnika TPMS.
Zalecamy używanie części zamiennych pochodzących z autoryzowanej stacji obsługi HyUNDAI.
Po zakupieniu koła z innego źródła, trzeba je wyposażyć w czujnik TPMS zatwierdzony przez stację obsługi HyUNDAI.
Samochód niewyposażony w czujnik TPMS lub z niesprawnym systemem TPMS może nie przejść okresowego badania technicznego.
wszystkie pojazdy wyprodukowane w Europie w poniższym okresie muszą być wyposażone w TPMS.
