Volvo S40: Mocowanie haka holowniczego

Volvo S40 –> Uruchamianie silnika i jazda –> Zdejmowany hak holowniczy –> Mocowanie haka holowniczego

Mocowanie haka holowniczego

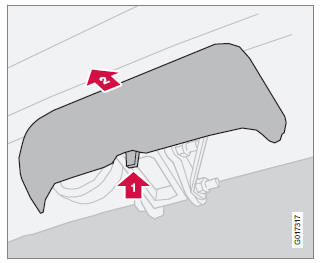

  1. Zdjąć osłonę naciskając zapadkę 1, a następnie odciągając osłonę do tyłu 2.

Mocowanie haka holowniczego

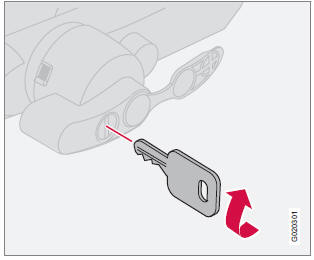

  1. W celu upewnienia się, że mechanizm jest odblokowany, włożyć kluczyk do zamka i obrócić w prawo.

Mocowanie haka holowniczego

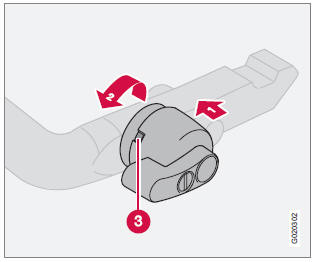

  1. Sprawdzić, czy w okienku kontrolnym (3) widoczny jest czerwony wskaźnik. Jeżeli czerwony wskaźnik nie jest widoczny, należy wcisnąć gałkę blokady 1 i obrócić w lewo 2, aż rozlegnie się odgłos zatrzasku.

Mocowanie haka holowniczego

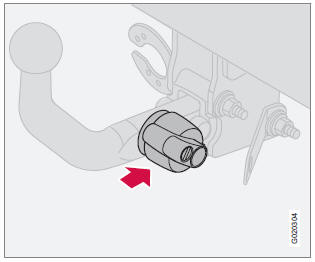

  1. Wsunąć w gniazdo końcówkę haka i docisnąć, aż rozlegnie się odgłos zatrzasku.

Mocowanie haka holowniczego

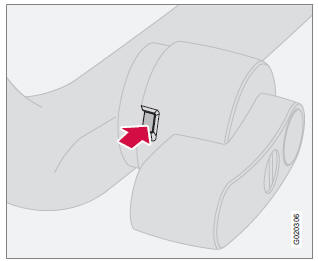

  1. Sprawdzić, czy w okienku kontrolnym widać zielony wskaźnik.

Mocowanie haka holowniczego

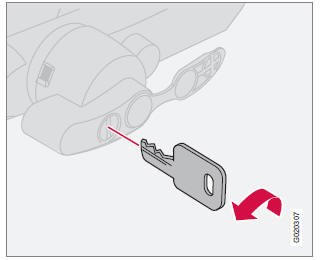

  1. Obrócić kluczyk w zamku w lewo w celu zablokowania. Wyjąć kluczyk z zamka.

Mocowanie haka holowniczego

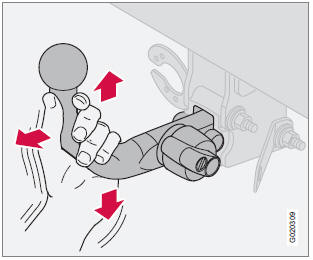

  1. Pociągając hak do góry i do dołu oraz do siebie sprawdzić, czy jest prawidłowo zamocowany i nie ma nadmiernego luzu.
OSTRZEŻENIE Jeżeli hak holowniczy nie zostanie zamocowany prawidłowo, trzeba go odłączyć i zamontować ponownie zgodnie z zamieszczoną wcześniej instrukcją.



WAŻNE Smarować wyłącznie głowicę haka holowniczego, natomiast jego pozostała część powinna być czysta i sucha.

Mocowanie haka holowniczego

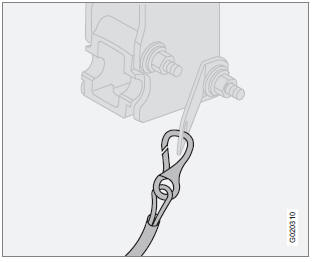

  1. Linka bezpieczeństwa.
OSTRZEŻENIE Po doczepieniu przyczepy należy pamiętać o zaczepieniu w odpowiednim miejscu linki bezpieczeństwa.
