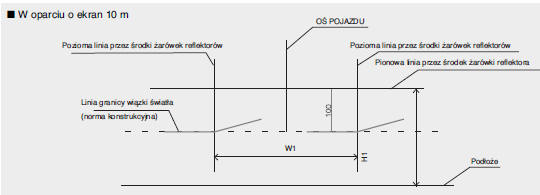

W oparciu o ekran 10 m
Światło mijania (strona kierowcy)
1. Włączyć światła mijania (bez kierowcy w pojeździe).
2. linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.
3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.
4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.

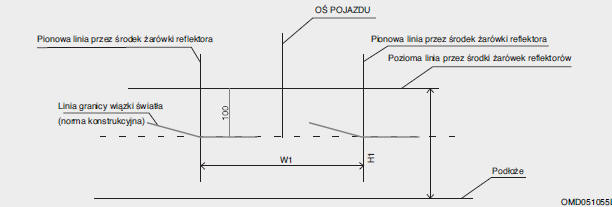

Światło mijania (strona pasażera)
1. Włączyć światła mijania (bez kierowcy w pojeździe).
2. linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.
3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.
4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.

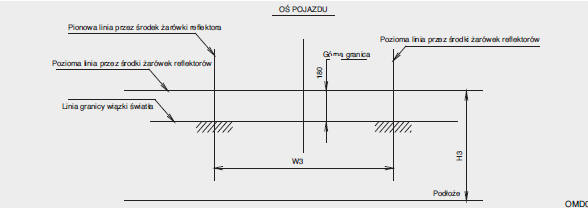

Przednie światło przeciwmgielne
1. Włączyć przednie światła przeciwmgielne (bez kierowcy w pojeździe).
2. linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (zacieniowany obszar).
Wymiana żarówki kierunkowskazu bocznego
Jeżeli żarówka nie świeci, zalecamy przeprowadzenie kontroli systemu w autoryzowanej stacji obsługi HYUNDAI.
