Przedni-tylny układ ułatwiający parkowanie mierzy odległość między samochodem a przeszkodami z przodu i z tyłu. Układ przekazuje informacje za pomocą sygnaływ dźwiękowych i komunikatyw na wyświetlaczu.

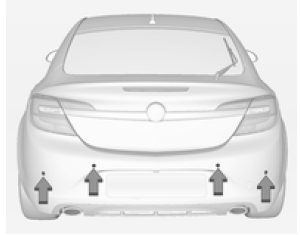

Układ obejmuje cztery czujniki ultradźwiękowe w tylnym zderzaku i cztery czujniki ultradźwiękowe w przednim zderzaku.
Układ ten wykorzystuje dwa dźwiękowe sygnały ostrzegawcze o ryżnej częstotliwości dla przedniego i tylnego monitorowanego obszaru.
Włączanie
Po włączeniu biegu wstecznego, przedni i tylny układ ułatwiający parkowanie jest gotowy do pracy.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania .
Przy jeździe do przodu z małą
prędkością przedni układ ułatwiający
parkowania można rywnież włączyć
przez krytkie naciśnięcie przycisku
.
Po naciśnięciu przycisku w
czasie jednego cyklu zapłonowego,
przedni układ ułatwiający parkowanie
będzie się uruchamiał za każdym
razem, gdy prędkość pojazdu
spadnie poniżej określonego
poziomu.
Ostrzeganie o przeszkodach
Układ ostrzega kierowcę o potencjalnie niebezpiecznych przeszkodach znajdujących się przed lub za pojazdem za pomocą sygnaływ dźwiękowych. Wykrycie przeszkody jest sygnalizowane przez krytkie sygnały dźwiękowe emitowane odpowiednio z przodu lub z tyłu pojazdu. Przerwy między sygnałami stają się krytsze, gdy pojazd zbliża się do przeszkody. Gdy odległość jest mniejsza od 30 cm, emitowany jest sygnał ciągły.
Odległość od przeszkody znajdującej się z przodu i z tyłu jest wskazywana przez zmieniające się linie odległości wokył pojazdu.
Strona układu ułatwiającego parkowanie może zostać zasłonięta przez komunikaty o wyższym priorytecie. Jeśli strona układu ułatwiającego parkowanie zostanie zastąpiona komunikatem, odległość nie będzie wyświetlana do momentu ponownego uruchomienia układu ułatwiającego parkowanie.
Wyłączanie
Układ można wyłączyć, naciskając
przycisk .
Dioda kontrolna w przycisku zgaśnie, a na wyświetlaczu informacyjnym kierowcy pojawi się komunikat Układ czujnikyw parkowania wyłączony.
Układ zostaje wyłączony automatycznie po przekroczeniu pewnej prędkości.
Usterka
W razie usterki lub ze względu na
wystąpienie przejściowych
czynnikyw, np. pokrycia czujnikyw
śniegiem uniemożliwiających
działanie systemu, zapala się lub
wyświetlony zostaje komunikat na
wyświetlaczu informacyjnym
kierowcy.
Komunikaty pokazywane na wyświetlaczu.
