Skrzynka przekaźników i bezpieczników w kabinie samochodu


W skrzynce bezpieczników umieszczonej w kabinie samochodu znajduje się 50 gniazd bezpieczników. Skrzynka znajduje się pod schowkiem w desce rozdzielczej. Znajdują się tu także bezpieczniki zapasowe. Narzędzia do wymiany bezpieczników znajdują się w skrzynce bezpieczników/przekaźników w komorze silnika, patrz strona 267.

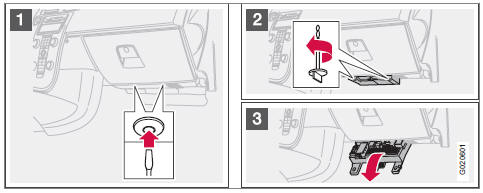

Wymiana bezpiecznika:

  1.  Wcisnąć środkowe trzpienie zacisków (1) na głębokość około 1 cm, a następnie wyciągnąć zaciski i zdjąć osłonę skrzynki bezpieczników.
  2.  Wykręcić oba przytrzymujące skrzynkę bezpieczników wkręty motylkowe (2), obracając je w lewo.
  3.  Odchylić częściowo do dołu skrzynkę bezpieczników (3). Pociągnąć w kierunku siedzenia, do momentu jej zatrzymania. Całkowicie opuścić skrzynkę bezpieczników.

    Skrzynkę bezpieczników można całkowicie odczepić.

  4.  Skrzynkę bezpieczników zamyka się, wykonując powyższe czynności w odwrotnej kolejności.
  5.  Wyjąć trzpienie ze środkowej części zatrzasków. Założyć osłonę skrzynki bezpieczników i włożyć zatrzaski. Włożyć trzpienie w zatrzaski. Spowoduje to rozszerzenie zatrzasków i unieruchomi osłonę skrzynki bezpieczników.

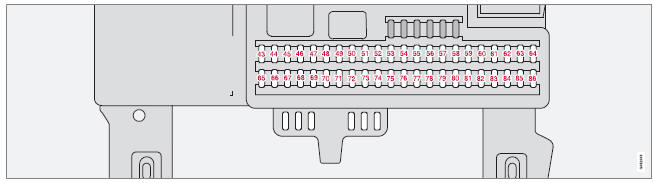

Wymiana bezpiecznika


43 System telematyczny*, system audio, RTI*, Bluetooth* 15 A
44 Czołowe poduszki powietrzne (SRS), moduł sterujący silnika (silnik 5- cyl., DRIVe) 10 A
45 Gniazdo elektryczne w kabinie 15 A
46 Oświetlenie kabiny i schowka, oświetlenie podłogi 5 A
47 Oświetlenie wnętrza, zdalne sterowanie otwieraniem drzwi garażowych* 5 A
48 Spryskiwacze 15 A
49 Układ SRS 10 A
50 Wolne miejsce -
51 Element PTC podgrzewacza powietrza*, cewka przekaźnika podgrzewanego filtra paliwa (5-cyl.

silnik wysokoprężny), AWD

 10 A
52 Moduł sterujący skrzyni biegów, układ ABS 5 A
53 Wspomaganie kierownicy 10 A
54 Układ wspomagający parkowanie*, światła ksenonowe* 10 A
55 Moduł sterujący układu Keyless 20 A
56 Odbiornik zdalnego sterowania, syrena 10 A
57 Złącze transmisyjne (DLC), włącznik świateł hamowania 15 A
58 Prawe światło drogowe, cewka przekaźnika świateł dodatkowych 7,5 A
59 Lewe światło drogowe 7,5 A
60 Podgrzewanie fotela kierowcy 15 A
61 Podgrzewanie fotela pasażera 15 A
62 Okno dachowe 20 A
63 Zasilanie prawych tylnych drzwi 20 A
64 Wolne miejsce -
65 System audio, system audio-telefoniczny 5 A
66 System audio, system audio-telefoniczny, układ klimatyzacji 10 A
67 Wolne miejsce -
68 Układ automatycznej kontroli prędkości 5 A
69 Układ klimatyzacji, czujnik deszczu, przyciski systemu BLIS*, układ wspomagający parkowanie*, DRIVe 5 A
70 Wolne miejsce -
71 Wolne miejsce -
72 Wolne miejsce -
73 Okno dachowe*, górna konsola oświetlenia wnętrza, sygnalizacja niezapięcia pasów bezpieczeństwa tylnych siedzeń, przyciemnianie wewnętrznego lusterka wstecznego 5 A
74 Pompa paliwowa 15 A
75 Wolne miejsce -
76 Wolne miejsce -
77 Gniazdo elektryczne w bagażniku, moduł sterujący, akcesoria dodatkowe* 15 A
78 Wolne miejsce -
79 Światło cofania, przyciemnianie wewnętrznego lusterka wstecznego (sygnał) 5 A
80 Wolne miejsce -
81 Zasilanie lewych tylnych drzwi 20 A
82 Zasilanie prawych przednich drzwi 25 A
83 Zasilanie lewych przednich drzwi 25 A
84 Elektrycznie sterowany fotel pasażera 25 A
85 Elektrycznie sterowany fotel kierowcy 25 A
86 Oświetlenie kabiny, oświetlenie w bagażniku, elektryczne fotele, wskaźnik poziomu paliwa (2.0F) 5 A
