Skrzynka przekaźników i bezpieczników w komorze silnika

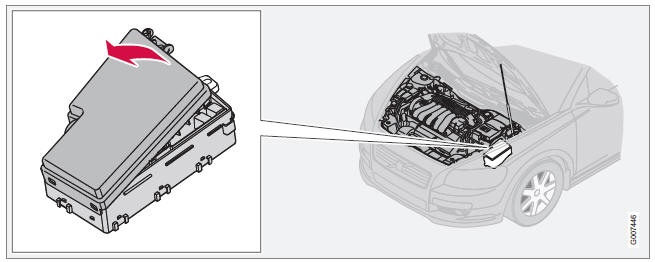

W skrzynce bezpieczników umieszczonej w komorze silnika znajduje się 36 gniazd bezpieczników.

Przepalony bezpiecznik należy zastąpić nowym o takim samym kolorze i natężeniu znamionowym.

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

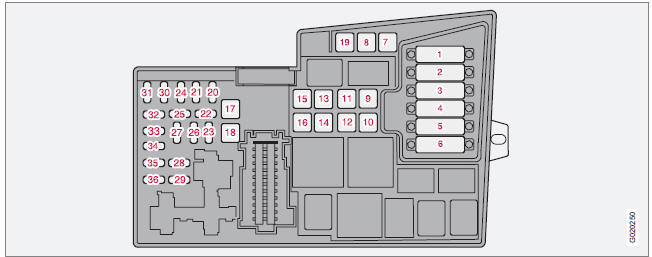

Skrzynka przekaźników i bezpieczników w komorze silnika


1 Wentylator chłodzący 50 A
2 Wspomaganie układu kierowniczego 80 A
3 Zasilanie elektryczne skrzynki bezpieczników w kabinie samochodu 60 A
4 Zasilanie elektryczne skrzynki bezpieczników w kabinie samochodu 60 A
5 Element PTC podgrzewacza powietrza* 80 A
6 Podgrzewanie wstępne silnika wysokoprężnego (DRIVe) 60 A
Podgrzewanie wstępne silnika wysokoprężnego (5-cyl.) 70 A
7 Pompa w układzie ABS 40 A
8 Zawory ABS 20 A
9 Funkcje silnika 30 A
10 Dmuchawa w układzie wentylacji 40 A
11 Spryskiwacze reflektorów 20 A
12 Ogrzewanie szyby tylnej 30 A
13 Elektromagnes uruchamiający rozrusznika 30 A
14 Instalacja elektryczna do podłączania przyczepy 40 A
15 Wolne miejsce -
16 System audio-telefoniczny 30 A
17 Wycieraczki szyby przedniej 30 A
18 Zasilanie elektryczne skrzynki bezpieczników w kabinie samochodu 40 A
19 Wolne miejsce -
20 Sygnał dźwiękowy 15 A
21 Spalinowa nagrzewnica dodatkowa, nagrzewnica kabiny* 20 A
22 Wolne miejsce -
23 Moduł sterujący silnika (5-cyl.

silnik benzynowy), moduł sterujący skrzyni biegów (silnik 5-cyl.)

10 A
Moduł sterujący skrzyni biegów (silnik 4-cyl.) 15 A
24 Podgrzewany filtr paliwa (5- cyl. silnik wysokoprężny), oddzielacz oleju elementu PTC (5-cyl. silnik wysokoprężny) 20 A
25 Centralny moduł elektroniczny (CEM) (Start/Stop) 10 A
26 Wyłącznik zapłonu 15 A
27 Sprężarka A/C 10 A
28 Wolne miejsce -
29 Światła przeciwmgielne Światła do jazdy dziennej (DRL)* 15 A
30 Pompa płynu chłodzącego (Start/Stop) 10 A
31 Regulator napięcia, alternator (4-cyl. silnik benzynowy) 10 A
32 Wtryskiwacze (5-cyl. silnik benzynowy), zawór sterujący turbosprężarki (5-cyl. silnik wysokoprężny), czujnik poziomu oleju (5-cyl. silnik wysokoprężny) Zawór sterujący przepływem paliwa (DRIVe), masowy przepływomierz powietrza (DRIVe), silnik sterujący turbosprężarki (DRIVe) 10 A
33 Pompa podciśnienia (5-cyl.

silnik benzynowy), cewka przekaźnika pompy podciśnienia (5-cyl. silnik benzynowy), moduł sterujący silnika (5-cyl. silnik wysokoprężny), podgrzewany filtr paliwa (DRIVe)

20 A
34 Cewki zapłonowe (silnik benzynowy), przełącznik ciśnieniowy układu klimatyzacji (silnik 5-cyl.), moduł sterujący podgrzewania wstępnego (5- cyl. silnik wysokoprężny), układ ograniczania emisji EGR (5-cyl. silnik wysokoprężny), pompa paliwowa (DRIVe), sonda lambda (DRIVe), moduł sterujący silnika (Start/Stop), cewki przekaźników Start/Stop 10 A
35 Cewka przekaźnika układu klimatyzacji, oddzielacz oleju elementu PTC (5-cyl. silnik benzynowy), masowy przepływomierz powietrza (5-cyl.

silnik benzynowy), zawór sterujący turbosprężarki (5-cyl.

silnik benzynowy), solenoidy zmiennego rozrządu zaworowego (5-cyl. silnik benzynowy), wtryskiwacze (silnik benzynowy 2,0 l), zawór EVAP (silnik benzynowy 2,0 l), zawór mieszanki paliwowopowietrznej (silnik benzynowy 2,0 l), zawór sterujący ciśnienia paliwa (5-cyl. silnik wysokoprężny), moduł sterujący silnika (5-cyl. silnik wysokoprężny), układ EGR silnika (DRIVe)

15 A
36 Moduł sterujący silnika (silnik benzynowy, DRIVe), czujnik położenia pedału przyspieszenia (5-cyl. silnik wysokoprężny), sonda lambda (5-cyl.

silnik wysokoprężny)

10 A

DRIVe Start/Stop

DRIVe Start/Stop

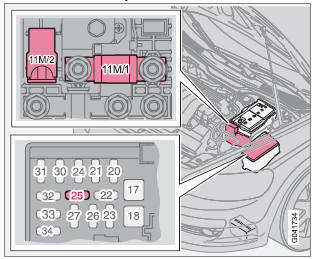

Umiejscowienie bezpieczników funkcji Start/Stop.

Nr

Element

A

11M/1 Komora silnika, centralka elektryczna 125
11M/2 Czujnik, monitorowanie akumulatora 15
25 Centralny moduł elektroniczny (CEM) (napięcie odniesienia akumulatora pomocniczego), silnik wysokoprężny 10

Więcej informacji na temat funkcji DRIVe Start/ Stop - patrz strona 180.

Wymiana bezpiecznika

Jeżeli przestaje działać jakieś urządzenie lub funkcja elektryczna, to prawdopodobnie nastąpiło chwilowe przeciążenie obwodu i przepalenie bezpiecznika.  Na sc ...
