Volvo S40: Wewnętrzne lusterko wsteczne z kompasem

Wewnętrzne lusterko wsteczne z kompasem


W prawym górnym rogu lusterka znajduje się wyświetlacz pokazujący kierunek geograficzny, w którym zwrócony jest przód samochodu.

Przedstawiane jest osiem anglojęzycznych skrótów oznaczających następujące kierunki: N (północ), NE (północny wschód), E (wschód), SE (południowy wschód), S (południe), SW (południowy zachód), W (zachód) i NW (północny zachód).

Kalibracja kompasu

Kalibracja kompasu


Ziemia podzielona jest na 15 stref magnetycznych.

Kompas dostrojony jest do strefy magnetycznej, gdzie znajduje się kraj, na którego rynek samochód był przeznaczony. Jeżeli samochód przemieszcza się pomiędzy strefami czasowymi, konieczna jest kalibracja kompasu (wstępne ustawienie kierunków)

  1.  Zatrzymać samochód na rozległej, otwartej przestrzeni z silnikiem pracującym na wolnych obrotach.
  2.  Nacisnąć i przytrzymać przycisk (1) przez co najmniej 6 sekund. Na wyświetlaczu kompasu pojawi się litera C. (Przycisk jest ukryty w zagłębieniu, dlatego w należy naciskać go końcówką spinacza do papieru lub podobnym przedmiotem).
  3.  Nacisnąć i przytrzymać przycisk (1) przez co najmniej 3 sekundy. Na wyświetlaczu pokazywany jest numer aktualnej strefy magnetycznej.
  4.  Naciskać kilkakrotnie przycisk (1) do momentu wyświetlenia numeru żądanej strefy magnetycznej (1-15), patrz mapa stref magnetycznych.
  5.  Poczekać, aż na wyświetlaczu kompasu pojawi się litera C.
  6.  Następnie nacisnąć i przytrzymać przycisk przez co najmniej 9 sekund, a potem wybrać L w samochodzie z kierownicą po lewej stronie lub R w samochodzie z kierownicą po prawej stronie.
  7.  Rozpocząć jazdę po okręgu z prędkością poniżej 10 km/h. Kontynuować jazdę do momentu wyświetlenia symbolu oznaczającego kierunek geograficzny. Kalibracja została zakończona.

Kalibracja kompasu

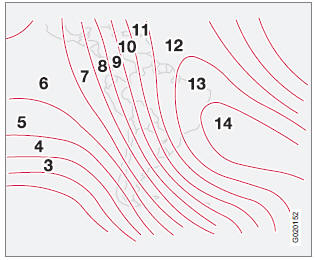

Strefy magnetyczne, Europa

Kalibracja kompasu


Strefy magnetyczne, Azja.

Kalibracja kompasu


Strefy magnetyczne, Ameryka Południowa.

Kalibracja kompasu


Strefy magnetyczne, Australia.

Kalibracja kompasu


Strefy magnetyczne, Afryka.
